本文根据国家标准的要求以及工程设计的实际做法，用图文并茂的方式，分享了家庭安全用电的小常识：家庭电路的组成、公用变电室、集中电表箱、家庭配电箱、家庭配电箱的要求等。了解一些家庭电路的基本知识，可以提高家庭安全用电意识，保障自己和家人的用电安全，避免发生不幸的事故。
1、家用电路的组成

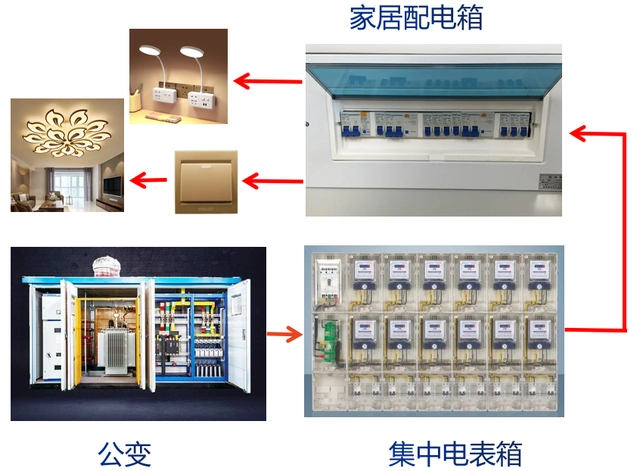

一般城镇住宅的家庭用电，从供电部门公用变电室引出后，会先进入安装在各栋楼公用部分的集中电表箱，再由集中电表箱引至安装在各个家庭房间的入户配电箱，再由入户配电箱引至安装在各个房间的插座、开关乃至家用电器、照明灯具。
在一些人口分散、居民少的居住区，电表箱也与入户配电箱合并设置。
2. 公屋改建
公用变电房是供电部门管理的为住宅小区每户供电的配电站，它把电网来的10kV高压电通过配电变压器转换成每户都能使用的220V低压电，因为每户的照明、家用电器都用220V电。

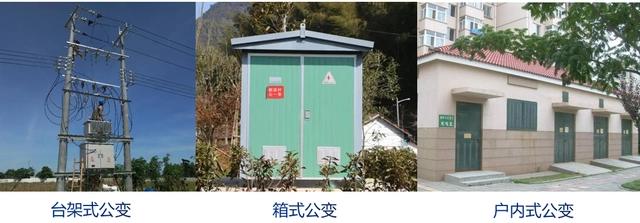

目前公变房主要有：台架式公变、箱式公变、户内式公变，其中城市居住区多采用箱式公变或户内式公变，台架式公变造价相对较低，但安全性、美观性较差，多用于农村或城郊地区。
3.集中表箱

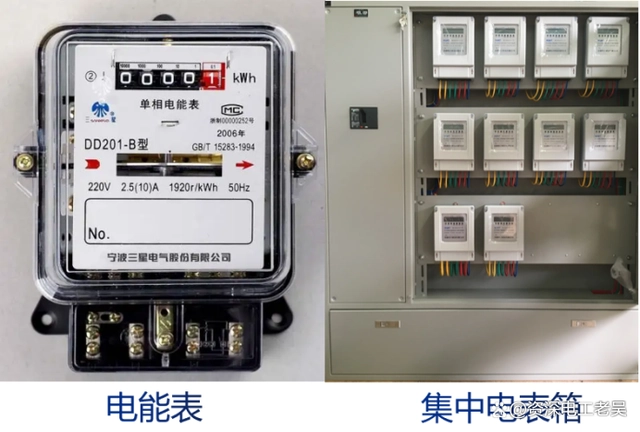

集中电表箱内每户均有一块电表（俗称千瓦时表），电表记录着每户每天的用电量，供电部门根据电表的记录向每户收取电费。
4.家庭配电箱

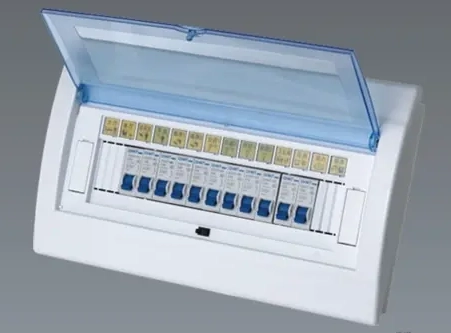

下图所示的配电箱大家是不是觉得很眼熟呢？这种配电箱是每家每户都会安装的，里面装有进线电源小型断路器、出线小型断路器、出线剩余电流断路器等设备。家用配电箱根据电气接线要求，将进线电源小型断路器、出线小型断路器、出线剩余电流断路器及辅助设备组装在一个封闭的箱体内。正常运行时，借助手动开关即可接通或断开电路。一旦发生故障，可迅速切断故障，保护家用电器和人身安全。同时，它能合理分配电能，安全防护等级高，能直观显示电路的导通状态，从而更好地保证用电安全。
5、家庭配电箱的要求
1、每套住宅应设置不少于1个分户配电箱，分户配电箱一般暗装在楼道、门厅或客厅等便于维修、维护的地方，箱体底部距地面高度不宜小于1.6m。
2、住户配电箱的供电回路应按下列规定配置：
1）每个住宅应至少设置一条照明回路；
2）装有空调器的住宅至少应设置一个空调器插座电路；
3）厨房应至少设置一个电源插座电路；
4）装有电热水器等设备的卫生间，应至少设置一个电源插座电路；
5）除厨房、卫生间外，其他功能房间至少应设置一个电源插座回路，每个回路插座数量不宜超过10个（组）。

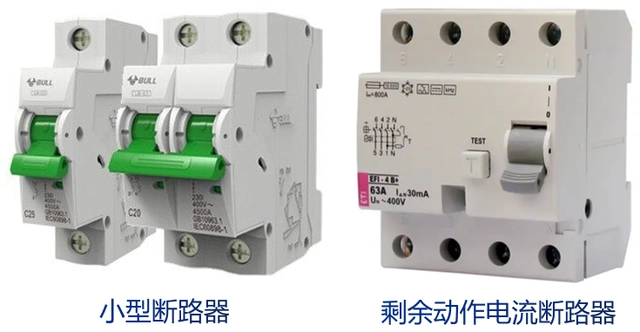

3、家庭配电箱应安装能同时断开相线和零线的电源开关（一般采用小型断路器），电源回路应安装短路、过载保护装置（一般采用小型断路器），除壁挂式分体空调器的电源插座回路外，其他电源插座回路均应安装剩余电流保护装置（一般可采用剩余电流断路器），剩余动作电流不大于30mA。
此剩余电流动作保护器（使用剩余动作电流断路器）是可以保证家人人身安全的救生设备，大家一定要注意，一旦发现有缺陷，必须立即更换。
今天分享了家庭电路的组成、公用变电室、集中电表箱、家庭配电箱、家庭配电箱的要求等知识，觉得对工作有帮助的话，点个赞收藏一下吧！请关注我吧！我会定期分享精彩内容和实用信息，不要错过我的分享哦！
